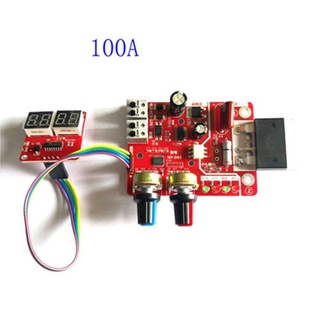

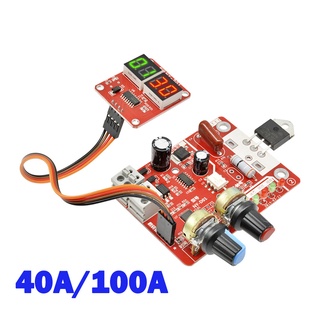

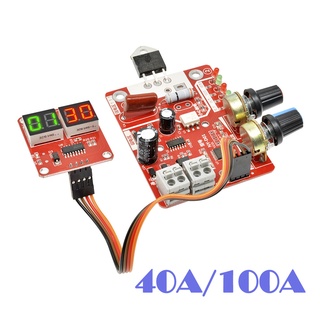

DIYMORE Ny-D01 100A / 40A บอร์ดควบคุมการเชื่อมไมโครคอนโทรลเลอร์ Stm8

100A
คำอธิบาย:
รุ่นนี้สำหรับการผลิตจำนวนมากโดยไม่ต้องรุ่นบิน
ภายในบรรจุภัณฑ์ประกอบด้วยแผงควบคุม แผงแสดงผล สายเคเบิลที่เข้าชุดกัน ปุ่มสีแดงสีเขียว
เนื่องจากง่ายต่อการบริโภคของชิ้นส่วนควบคุมซิลิกอน ง่ายต่อการแยกแยะในกระบวนการว่าจ้าง ขอแนะนำให้เพื่อนอะไหล่ร่วมกัน ง่ายต่อการเปลี่ยน โปรดเลือกของคุณเอง
แผงควบคุมของเครื่องเชื่อมแบบจุดเป็นตัวควบคุมที่พัฒนาขึ้นอย่างอิสระสำหรับ DIY หรือการเชื่อมความต้านทานแบบง่าย หลักการซิลิกอนควบคุมการเลื่อนเฟสทริกเกอร์ถูกนำมาใช้เพื่อปรับเวลาและกระแสเพื่อให้บรรลุเป้าหมายการเชื่อม

คุณสมบัติหลักของคอนโทรลเลอร์นี้:
1. การใช้ไมโครคอนโทรลเลอร์ศูนย์ควบคุมอุตสาหกรรม STM8
2. ไฟฟ้าแรงและอ่อนผ่านฉนวนออปโตคัปเปลอร์ การทำงานที่ปลอดภัย
3. สายไฟและสายสวิทช์เท้าใช้สลักเกลียวขั้วต่อแบบรวดเร็วสะดวกและเชื่อถือได้มากขึ้น
4. เวลาอินพุตปัจจุบันโดยใช้โพเทนชิออมิเตอร์แบบง่ายที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าอินพุตที่สะดวกและเชื่อถือได้
5. แหล่งจ่ายไฟออนบอร์ด, สถานะ, เท้า, ตัวบ่งชี้ทริกเกอร์, สถานะการทำงานที่มองเห็นได้ชัดเจน
6. การออกแบบวงจรตรวจจับการข้ามศูนย์ที่เชื่อถือได้เพื่อให้แน่ใจว่ามีความแม่นยำในการเปลี่ยนเฟส SCR
7. คอนโทรลเลอร์เข้ากันได้กับ 100A scr
8. อินเทอร์เฟซการควบคุมแบบดิจิตอลคุณสามารถแสดงเวลาปัจจุบันและการตั้งค่าปัจจุบันได้
9. เวลาอินพุต 1-50 หน่วยรอบ (1 รอบคือ 20 ms) อินพุตปัจจุบัน (30-99%)


40A
คำอธิบาย:
รุ่นนี้สำหรับการผลิตจำนวนมากโดยไม่ต้องรุ่นบิน
ภายในบรรจุภัณฑ์ประกอบด้วยแผงควบคุม แผงแสดงผล สายเคเบิลที่เข้าชุดกัน ปุ่มสีแดงสีเขียว
เนื่องจากง่ายต่อการบริโภคของชิ้นส่วนควบคุมซิลิกอน ง่ายต่อการแยกแยะในกระบวนการว่าจ้าง ขอแนะนำให้เพื่อนอะไหล่ร่วมกัน ง่ายต่อการเปลี่ยน โปรดเลือกของคุณเอง
แผงควบคุมของเครื่องเชื่อมแบบจุดเป็นตัวควบคุมที่พัฒนาขึ้นอย่างอิสระสำหรับ DIY หรือการเชื่อมความต้านทานแบบง่าย หลักการซิลิกอนควบคุมการเลื่อนเฟสทริกเกอร์ถูกนำมาใช้เพื่อปรับเวลาและกระแสเพื่อให้บรรลุเป้าหมายการเชื่อม

คุณสมบัติหลักของคอนโทรลเลอร์นี้:
1. การใช้ไมโครคอนโทรลเลอร์ศูนย์ควบคุมอุตสาหกรรม STM8
2. ไฟฟ้าแรงและอ่อนผ่านฉนวนออปโตคัปเปลอร์ การทำงานที่ปลอดภัย
3. สายไฟและสายสวิทช์เท้าใช้สลักเกลียวขั้วต่อแบบรวดเร็วสะดวกและเชื่อถือได้มากขึ้น
4. เวลาอินพุตปัจจุบันโดยใช้โพเทนชิออมิเตอร์แบบง่ายที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าอินพุตที่สะดวกและเชื่อถือได้
5. แหล่งจ่ายไฟออนบอร์ด, สถานะ, เท้า, ตัวบ่งชี้ทริกเกอร์, สถานะการทำงานที่มองเห็นได้ชัดเจน
6. การออกแบบวงจรตรวจจับการข้ามศูนย์ที่เชื่อถือได้เพื่อให้แน่ใจว่ามีความแม่นยำในการเปลี่ยนเฟส SCR
7. คอนโทรลเลอร์เข้ากันได้กับ 40A scr
8. อินเทอร์เฟซการควบคุมแบบดิจิตอลคุณสามารถแสดงเวลาปัจจุบันและการตั้งค่าปัจจุบันได้
9. เวลาอินพุต 1-50 หน่วยรอบ (1 รอบคือ 20 ms) อินพุตปัจจุบัน (30-99%)
