DS18B20 เซ็นเซอร์วัดอุณหภูมิ Waterproof 3-5VDC 1-Wire Temperature Temp Sensor Probe & Board

DS18B20 เซ็นเซอร์วัดอุณหภูมิ Waterproof 3-5VDC 1-Wire Temperature Temp Sensor Probe & Board

■ ตัวเลือกสินค้า
1. สายโพรบ Probe : หัววัดสแตนเลสกันน้ำ สายยาว 1 เมตร ปลายสายเปลือย 3 เส้น
2. บอร์ด R-Pullup : PlugableTerminal DS18B20-100 มีเทอร์มินอลขันสกรูและ Pin Header 2.54 มม.
3. บอร์ดสำเร็จรูปพร้อมเซ็นเซอร์ : ชิพแท้ Maxim ตัวถัง TO-92 พิมพ์ DALLAS 18B20 พร้อมคอนเนกเตอร์ 4 Pin


■ คุณสมบัติ
• วัดอุณหภูมิแบบดิจิทัล ส่งค่าเป็นตัวเลขโดยตรง ไม่ต้องใช้ ADC และไม่มีปัญหาสัญญาณรบกวน
• ใช้สายสัญญาณเพียงเส้นเดียว (1-Wire) ร่วมกับ GND ประหยัดขา I/O
• ชิพทุกตัวมีรหัส ROM 64 บิตไม่ซ้ำกัน ต่อขนานหลายตัวบนสายเดียวกันได้
• ปรับความละเอียด 9-12 บิต และตั้งค่าแจ้งเตือน Alarm TH/TL เก็บใน EEPROM
• รองรับ Parasite Power จ่ายไฟผ่านสายข้อมูล ใช้เพียง 2 เส้น
• หัวโพรบกันน้ำ ใช้จุ่มของเหลว ฝังดิน หรือวัดในท่อได้
• ใช้กับ Arduino, ESP32, ESP8266, Raspberry Pi, STM32, Micro:bit ได้ทันที

■ ข้อมูลสินค้า (สิ่งที่ต้องทราบก่อนใช้งาน)
• สีสายโพรบ : แดง = VCC / ดำ = GND / เหลือง = DATA
• ต้องมีตัวต้านทาน Pull-up 4.7kΩ ระหว่างขา DATA กับ VCC เสมอ มิฉะนั้นจะอ่านค่าได้ -127°C
• แรงดันใช้งาน 3.0-5.5VDC ใช้ได้ทั้งระบบ 3.3V และ 5V
• ค่า 85°C ครั้งแรกคือค่าเริ่มต้นจากโรงงาน ให้รอการแปลงค่า 750 มิลลิวินาที
• ตัวชิพทนได้ถึง 125°C แต่ฉนวนสายทนได้ประมาณ 85-105°C
• ระยะเดินสายสูงสุดประมาณ 100 เมตร สายยาวแนะนำใช้สายชีลด์

■ ข้อมูลทางเทคนิค
• ชิพ : Maxim Integrated / Analog Devices (Dallas)
• ช่วงวัด : -55°C ถึง +125°C / ความแม่นยำ ±0.5°C (-10 ถึง +85°C)
• ความละเอียด : 9-12 บิต (0.5 ถึง 0.0625°C) / แปลงค่า ไม่เกิน 750 ms
• อินเทอร์เฟซ : 1-Wire / กระแส ~1 mA ขณะทำงาน, ~750 nA ขณะ Standby


ตัวเลือกที่ 1 สายโพรบ

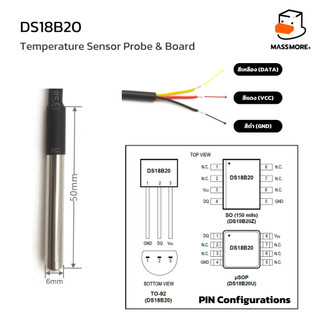

• หัวสแตนเลส 6 x 50 มม. สายยาว 1 เมตร ฉนวน PVC กันน้ำเทียบเท่า IP67

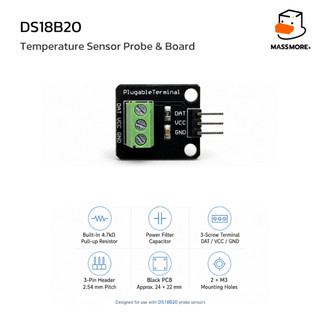

ตัวเลือกที่ 2 บอร์ด R-Pullup
• มีตัวต้านทาน 4.7kΩ (รหัส 472) และคาปาซิเตอร์กรองไฟบนบอร์ด
• Terminal Block ขันสกรู 3 ช่อง (DAT/VCC/GND) และ Pin Header 2.54 มม. 3 ขา
• PCB สีดำ ประมาณ 24 x 22 มม. มีรูยึด M3 จำนวน 2 รู

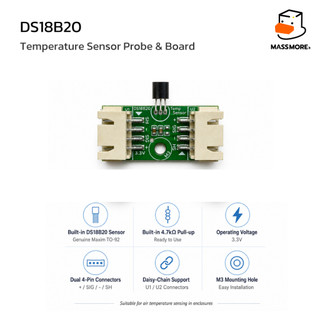

ตัวเลือกที่ 3 บอร์ดสำเร็จรูป
• DS18B20 TO-92 ชิพแท้ DALLAS บัดกรีพร้อมใช้งาน มี Pull-up ในตัว แรงดัน 3.3V
• คอนเนกเตอร์ 4 Pin 2 ชุด (U1/U2) ขา + / SIG / - / SH ต่อพ่วงได้ มีรูยึด M3

■ เปรียบเทียบกับรุ่นอื่นในตลาด
• DHT11/DHT22 : DS18B20 แม่นยำกว่า อ่านค่าเร็วกว่า และมีรุ่นกันน้ำ แต่ไม่วัดความชื้น
• LM35 / NTC : DS18B20 เป็นดิจิทัล ไม่ต้องคาลิเบรตหรือใช้ ADC ไม่มีปัญหาแรงดันตกเมื่อสายยาว
• PT100 + MAX31865 : ทนร้อนสูงและแม่นยำกว่า แต่ราคาสูงและต้องใช้บอร์ดแปลงสัญญาณ
• ชิพแท้ Maxim : ค่าไม่แกว่ง อ่าน ROM ID ถูกต้อง รองรับ Parasite Power ได้จริง

(ดูตารางเปรียบเทียบแบบละเอียดจากรูปภาพประกอบสินค้า)

■ ตัวอย่างการใช้งาน
• ควบคุมอุณหภูมิตู้ฟักไข่ ตู้อบ ตู้เพาะเห็ด และโรงเรือนเกษตร
• วัดอุณหภูมิน้ำในตู้ปลา บ่อกุ้ง บ่อปลา และระบบไฮโดรโปนิกส์
• วัดน้ำหล่อเย็น ระบบทำความร้อน Solar Water Heater และหม้อต้ม
• เฝ้าระวังอุณหภูมิตู้แช่ ห้องเย็น ห้องเซิร์ฟเวอร์ พร้อมแจ้งเตือนผ่าน IoT
• Smart Home ร่วมกับ Home Assistant, ESPHome, Node-RED, Blynk
• วัดอุณหภูมิดินหลายจุดพร้อมกันด้วยสายเส้นเดียว
• โครงงานนักศึกษา และ Data Logger บันทึกค่าลง SD Card

■ ตัวอย่างโปรแกรม GitHub
• https://github.com/milesburton/Arduino-Temperature-Control-Library
• https://github.com/PaulStoffregen/OneWire
• https://github.com/esphome/esphome

■ เอกสารอ้างอิง / Datasheet
• https://www.analog.com/media/en/technical-documentation/data-sheets/ds18b20.pdf
• https://www.kernel.org/doc/Documentation/w1/slaves/w1_therm.rst

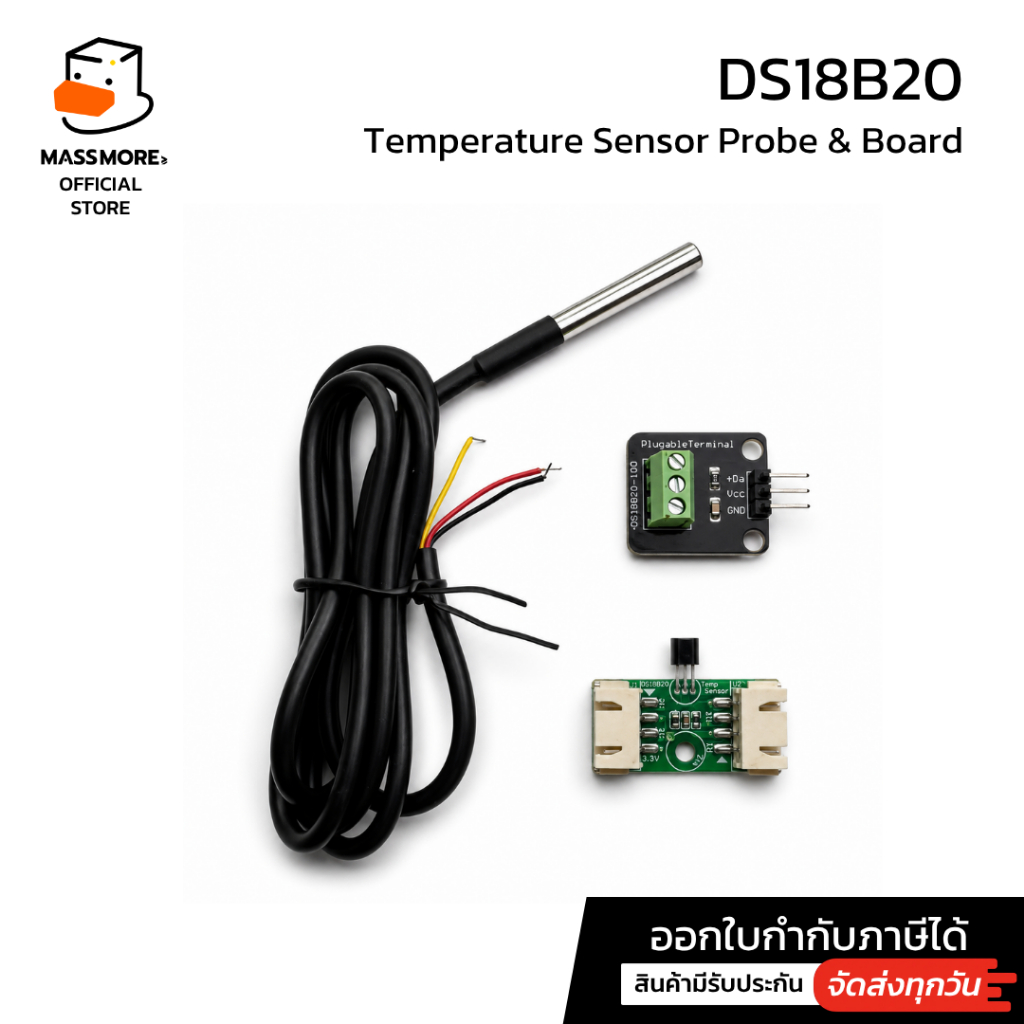

■ แพ็คเกจประกอบไปด้วย
• ตัวเลือกที่ 1 : DS18B20 Waterproof Probe สาย 1 เมตร x 1 ชิ้น
• ตัวเลือกที่ 2 : บอร์ด PlugableTerminal R-Pullup DS18B20-100 x 1 ชิ้น
• ตัวเลือกที่ 3 : บอร์ด DS18B20 Temp Sensor ชิพแท้ Maxim x 1 ชิ้น
หมายเหตุ : ราคาต่อ 1 ชิ้น โปรดเลือกตัวเลือกก่อนสั่งซื้อ
