DY4100 เครื่องวัดฉนวนดิจิตอล Megger Meter Earth Resistance Ohm Tester

DY4100 Digital Megohmmeter Megger Meter ฉนวนกันความร้อน Earth Ground Resistance 0-2000 Ohm Voltage Tester
คำอธิบาย:
เครื่องทดสอบความต้านทานกราวด์แบบดิจิตอล DY4100 เป็นเครื่องทดสอบรุ่นใหม่ที่พัฒนาโดย DUOYI สำหรับการปฏิบัติงานด้านไฟฟ้าในช่วงไม่กี่ปีที่ผ่านมา
วงจร โครงสร้าง และเทคโนโลยีของเครื่องทดสอบความต้านทานของสายดินแบบดั้งเดิมได้รับการปรับปรุงให้ดีขึ้น และการออกแบบใหม่นั้นทั้งสวยงามและใช้งานได้จริง
เครื่องมีฟังก์ชันที่สมบูรณ์ยิ่งขึ้น ความแม่นยำสูงขึ้น การทำงานสะดวกขึ้น เชื่อถือได้มากขึ้น และเหมาะสำหรับการใช้งานกลางแจ้งด้วยโครงสร้างป้องกันฝุ่นและความชื้น
สามารถทดสอบความต้านทานของสายดินของระบบสายดินต่างๆ รวมถึงระบบไฟฟ้า อุปกรณ์ไฟฟ้า แท่งไฟกระพริบและความต้านทานของตัวนำที่มีความต้านทานต่ำ และการทดสอบแรงดันไฟฟ้ากระแสสลับ
ช่วงการวัดความต้านทานกราวด์คือ 0.01Ω ถึง 2000Ω และความละเอียดคือ 0.01Ω
การเก็บรักษาข้อมูล, คำเตือนแบตเตอรี่ต่ำ
พร้อมกับสายทดสอบ, สายกราวด์เสริม (ไม่รวมแบตเตอรี่)

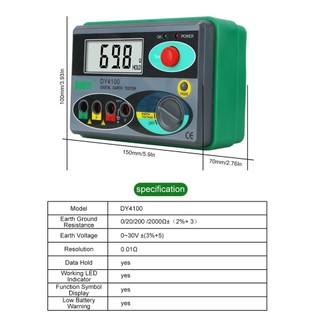

ข้อมูลจำเพาะ:
รุ่น : DY4100
วัสดุ: เอบีเอส
ขนาด: 150*100*70มม
ความละเอียด: 0.01Ω
การเก็บรักษาข้อมูล: ใช่
ไฟ LED แสดงการทำงาน: ใช่
การแสดงสัญลักษณ์ฟังก์ชัน: ใช่
คำเตือนแบตเตอรี่พ่วง: ใช่
แรงดันดิน: 0-30V±(3%+5)
ความต้านทานต่อสายดิน: 0/20/200 /2000Ω±(2% + 3)
ช่วงแรงดันไฟฟ้า: ทนไฟได้ 300V AC (1 นาที)
ช่วงความต้านทาน: ทนไฟได้ 200V AC (10 วินาที)
รุ่นแบตเตอรี่ที่ตรงกัน: แบตเตอรี่ 1.5V (R6AA) X 6, 12V (23A) แบตเตอรี่ X 1 (ไม่รวม)

ข้อกำหนดการทดสอบความต้านทานของสายดิน:
ก. สำหรับกราวด์การทำงาน AC ความต้านทานของกราวด์ไม่ควรเกิน 4Ω
ข. การต่อสายดินเพื่อความปลอดภัย ความต้านทานของสายดินไม่ควรเกิน 4Ω
C. ความต้านทานดินของสายดินป้องกันการกระพริบไม่ควรเกิน 100Ω
ง. สำหรับการต่อสายดินของระบบป้องกัน ความต้านทานของสายดินไม่ควรเกิน 10Ω
อี การต่อสายดิน DC การทำงาน ความต้านทานของสายดินควรกำหนดตามข้อกำหนดเฉพาะของระบบคอมพิวเตอร์

การวัดแรงดันกราวด์:
โปรดหมุนสวิตช์ปุ่มหมุนไปที่ไฟล์ "EV" ของแรงดันกราวด์ และเชื่อมต่อสายทดสอบตามแผนภูมิทดสอบแรงดันกราวด์
แรงดันดินจะแสดงโดยอัตโนมัติ โปรดตรวจสอบให้แน่ใจว่าแรงดันกราวด์น้อยกว่าหรือเท่ากับ 10V หากแรงดันไฟฟ้าในท้องถิ่นคือ> 10V ค่าการวัดความต้านทานกราวด์อาจทำให้เกิดข้อผิดพลาด ขณะนี้ คุณสามารถปิดแหล่งจ่ายไฟของอุปกรณ์ไฟฟ้าที่เกี่ยวข้อง และลดแรงดันกราวด์ก่อนการวัด

การวัดความต้านทานกราวด์:
การวัดที่แม่นยำ (โดยใช้สายวัดทดสอบที่ติดตั้งไว้) เพื่อแทงเข็มกราวด์ P และ C ลงไปที่ความลึกของกราวด์
จัดวางในแนวเดียวกันกับอุปกรณ์ต่อสายดินและแยกออกจากกัน 5 ถึง 10 เมตร
(หมายเหตุ: ตรวจสอบให้แน่ใจว่าได้เสียบสายดินลงในดินที่เปียกชื้น หากดินของสายดินแห้ง คุณต้องเติมน้ำหรือหินหรือทรายเพื่อให้เปียกและทดสอบ)

บันทึก:
เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกัน สีจริงของสินค้าอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย ขอขอบคุณ!
โปรดให้ค่าเบี่ยงเบนการวัด 1-3 ซม. เนื่องจากการวัดด้วยตนเอง


รวมอยู่ด้วย:

1 X เครื่องทดสอบ
คำแนะนำ 1 X
1 X กระเป๋าเก็บของ
2 X กราวด์เสริม
3 X สายทดสอบ (แดง 5 เมตร, เหลือง 10 เมตร, เขียว 5 เมตร)
2 X สายทดสอบอย่างง่าย (สีแดงและสีเขียว 1.6 เมตร)
