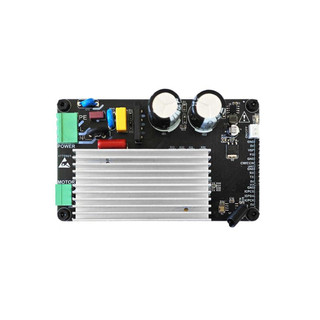

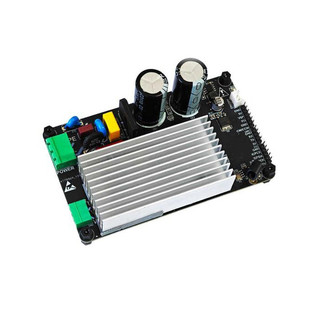

Foc Chord Wave 220V 250W สามเฟส DC Brushless แม่เหล็กถาวร Synchronous มอเตอร์ไดรฟ์บอร์ด BLDC มอเตอร์ Controller ไม่มี Hall

คอร์ดเวฟ FOC 220V 250W แม่เหล็กถาวร DC Brushless แบบสามเฟสบอร์ดขับเคลื่อนมอเตอร์แบบซิงโครนัสตัวควบคุมมอเตอร์ BLDC ไม่มีโถง


ผลิตภัณฑ์นี้เป็นโมดูลไดรฟ์มอเตอร์ FOC แบบไม่อุปนัยที่พัฒนาขึ้นสำหรับชิปไดรฟ์หลัก SNR8652M วงจรพิเศษของมอเตอร์ไดรฟ์แบบไม่อุปนัยแบบชิปพร้อมวงจรต่อพ่วงที่เรียบง่ายฟังก์ชั่นที่สมบูรณ์ขนาดเล็กดีบักง่าย แอปพลิเคชันที่ยืดหยุ่นและลักษณะอื่น ๆ
Mcu เคอร์เนล 32 บิตซึ่งสะดวกมากสำหรับการพัฒนาและการดีบักจำลอง เพื่ออำนวยความสะดวกให้ผู้ใช้ทราบอย่างรวดเร็วถึงมอเตอร์ FOC แบบไม่อุปนัยผลิตภัณฑ์ได้ทำอัลกอริทึมหลักของซอฟต์แวร์ให้เสร็จสมบูรณ์และผู้ใช้จำเป็นต้องดำเนินการพัฒนาทุติยภูมิบนพื้นฐานของซอฟต์แวร์นี้เท่านั้น การพัฒนาผลิตภัณฑ์ที่รวดเร็วและสมบูรณ์


คุณสมบัติ:
ชั้นล่างสุดของ FOC FOC
ความเร็วเป็นศูนย์เริ่มต้นชั้นล่างสุด
ชั้นผู้สังเกตการณ์ที่ไม่ใช่ตัวนำ
อัลกอริทึมการชดเชยระยะเฟส
ความเร็วอัลกอริทึม PID แบบวงปิดความเร็วความเร็วแบบปิดอัลกอริทึม PID
อัลกอริทึม PID กำลังไฟ จำกัด
อัลกอริทึมเริ่มต้นของ Downwind
การสตาร์ทและหยุดมอเตอร์มอเตอร์บวกและลบการควบคุมความเร็วโพเทนชิออมิเตอร์ (PWM) การแสดงสถานะมอเตอร์ LED
การป้องกันมอเตอร์: IGBT เกินการป้องกันอุณหภูมิ, การป้องกันการสูญเสียเฟส, การป้องกันใบพัดล็อค, การป้องกันกระแสเกิน, การป้องกันแรงดันไฟฟ้าเกินและภายใต้


ข้อมูลจำเพาะ:

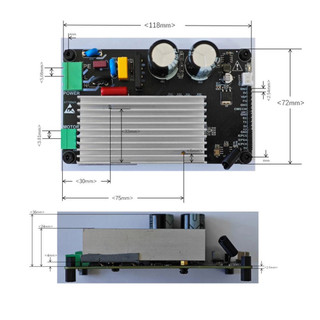

ความยาวและความกว้างของโมดูลไดรฟ์คือ 118x72 มม. ความหนาของแผ่นคือ 1.6 มม. และแรงดันไฟฟ้าที่ใช้งานได้คือ 220V
โมดูลมีตัวระบายความร้อนตามค่าเริ่มต้นเช่นมอเตอร์ที่มีกำลังขับน้อยกว่า 50W ไม่จำเป็นต้องบังคับให้กระจายความร้อนเพียงแค่ต้องแน่ใจว่ามีการระบายอากาศปกติ ต้องบังคับให้กระจายความร้อนแผ่นระบายความร้อนที่ บริษัท ของเราสามารถทำงานที่กำลังขับรถเกิน 50W ต้องถูกบังคับให้กระจายความร้อนแผ่นระบายความร้อนที่จัดหาให้โดย บริษัท ของเราสามารถทำงานด้วยพลังงาน 250W
ไฟ LED ออนบอร์ดสำหรับสแตนด์บายการทำงานข้อผิดพลาดและรัฐอื่น ๆ
สวิตช์ประเภทเรือออนบอร์ด, มอเตอร์ควบคุมการสตาร์ทและหยุด
รีโมทคอนโทรลไร้สายออนบอร์ดรับสัญญาณ 433M ฟังก์ชั่นรีโมทคอนโทรลไร้สายที่สงวนไว้
โพเทนชิออมิเตอร์ออนบอร์ด (0~5V), อินเทอร์เฟซควบคุมความเร็ว PWM (ความถี่ 1~20KHz), รอบการทำงาน 0~100%
อินเทอร์เฟซข้อเสนอแนะความเร็ว FG ออนบอร์ดความเร็ว FG ความเร็วในการคำนวณ RPM = ความถี่ FG Hz * 60 หมายเลขเสา 1 หมายเลข
อินเทอร์เฟซพวงมาลัย CW / CCW ออนบอร์ดแขวนไว้สำหรับ CW ตามเข็มนาฬิกา GND ลัดวงจรสำหรับพวงมาลัย CCW ทวนเข็มนาฬิกา
พอร์ตอนุกรม UART ออนบอร์ด สงวนไว้ให้ผู้ใช้พัฒนาฟังก์ชันการควบคุมพอร์ตอนุกรม
อินเตอร์เฟซการเผาไหม้ออนบอร์ดสำหรับการอัปเดตโปรแกรมการเผาไหม้
การใช้งาน: ปั๊มน้ำแรงดันสูง, มอเตอร์เกียร์แรงดันสูง, พัดลม / พัดลมแรงดันสูง, เครื่องปรับอากาศแรงดันสูง, เครื่องสูบบุหรี่แรงดันสูง, พัดลมเพดานแรงดันสูง, เครื่องตัดผนังแรงดันสูง, เครื่องนมถั่วเหลืองแรงดันสูงฯลฯ


หมายเหตุ:
1. เนื่องจากความแตกต่างของแสงและหน้าจอสีของรายการอาจแตกต่างจากภาพเล็กน้อย
2. โปรดให้ความแตกต่าง 1 มม. - 1 ซม. เนื่องจากการวัดด้วยตนเอง


ในรายการรวมด้วย:
บอร์ดขับขี่มอเตอร์ 1x 1x
