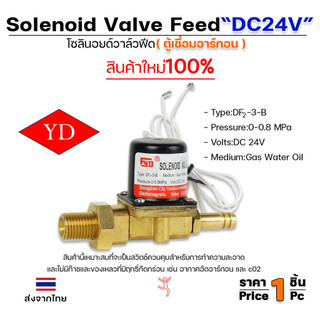

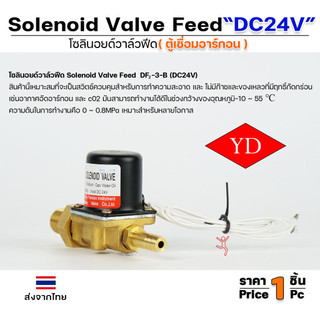

โซลินอยด์ วาล์วฟีด (ตู้เชื่อมอาร์กอน) รหัส DF2-3-B ไฟ DC24V

โซลินอยด์วาล์วฟีด (Solenoid Valve Feed) รหัส DF2-3-B ไฟ DC24V ที่ใช้กับตู้เชื่อมอาร์กอน เป็นส่วนประกอบสำคัญที่ทำหน้าที่ควบคุมการไหลของก๊าซอาร์กอน (หรือก๊าซเฉื่อยอื่นๆ ที่ไม่กัดกร่อน เช่น CO2) ไปยังหัวเชื่อม เพื่อให้การเชื่อมเป็นไปอย่างราบรื่นและมีประสิทธิภาพ

นี่คือคุณสมบัติหลักของโซลินอยด์วาล์วรุ่นนี้:

1. ประเภทและหลักการทำงาน:
สองตำแหน่ง สองทาง (2 Position 2 Way): หมายความว่าวาล์วนี้มี 2 สถานะการทำงาน (เปิด/ปิด) และมี 2 ทางเดินสำหรับของไหล (ทางเข้า/ทางออก)
ปกติปิด (Normally Closed - NC): โดยปกติแล้ว เมื่อไม่มีการจ่ายไฟ (DC24V) วาล์วจะอยู่ในสถานะปิด ทำให้ก๊าซไม่สามารถไหลผ่านได้ เมื่อมีการจ่ายไฟเข้า วาล์วจะเปิดออกเพื่อให้ก๊าซไหลผ่าน

2. แหล่งจ่ายไฟ:
DC24V: วาล์วรุ่นนี้ใช้ไฟกระแสตรง 24 โวลต์ ซึ่งเป็นแรงดันไฟฟ้าทั่วไปที่ใช้ในระบบควบคุมของเครื่องจักรและอุปกรณ์อุตสาหกรรม รวมถึงตู้เชื่อมอาร์กอนหลายรุ่น

3. วัสดุ:
ทองเหลือง (Brass): โดยทั่วไปตัววาล์วจะทำจากทองเหลือง ซึ่งมีความทนทานต่อการกัดกร่อน และสามารถทนทานต่อการใช้งานในสภาพแวดล้อมการเชื่อมได้ดี

4. สื่อที่ใช้งานได้ (Applicable Medium):
ก๊าซอาร์กอน (Argon Gas): เป็นวาล์วที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมการไหลของก๊าซอาร์กอนในการเชื่อมอาร์กอน (TIG welding)
ก๊าซและของเหลวที่สะอาดและไม่กัดกร่อน: สามารถใช้งานกับก๊าซและของเหลวอื่นๆ ที่สะอาดและไม่มีฤทธิ์กัดกร่อนได้ เช่น ก๊าซ CO2, น้ำ, น้ำมันบางชนิด

5. แรงดันใช้งาน (Working Pressure):
0-0.8 MPa (หรือ 0-8 bar): สามารถทำงานได้ในช่วงแรงดันที่หลากหลาย เหมาะสำหรับแรงดันก๊าซที่ใช้ในกระบวนการเชื่อมอาร์กอนทั่วไป

6. อุณหภูมิในการทำงาน:
อุณหภูมิของสื่อ (-10°C ถึง 130°C): ทนทานต่ออุณหภูมิของก๊าซที่ไหลผ่าน
อุณหภูมิโดยรอบ (-20°C ถึง 50°C): สามารถทำงานได้ดีในสภาพแวดล้อมที่มีอุณหภูมิที่แตกต่างกัน

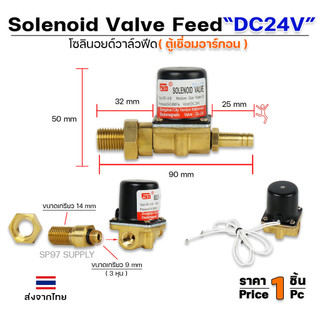

7. ขนาดรู/พอร์ต (Nominal Diameter/Aperture):
โดยทั่วไปจะมีขนาดรูประมาณ 3mm (มักระบุเป็น Φ3 หรือ M10 x 1 หรือ M14 x 1.5 สำหรับอินเทอร์เฟซภายในและภายนอก) ซึ่งเป็นขนาดที่เหมาะสมกับการไหลของก๊าซสำหรับการเชื่อมอาร์กอน

8. การออกแบบ:
การออกแบบแบบแยกส่วน (Split Design): บางรุ่นอาจมีการออกแบบที่ช่วยให้เปลี่ยนข้อต่อหรือซีลได้ง่าย ทำให้สะดวกในการบำรุงรักษา
ประโยชน์ในการใช้งานกับตู้เชื่อมอาร์กอน:
ควบคุมการไหลของก๊าซอัตโนมัติ: ช่วยให้การจ่ายก๊าซเป็นไปอย่างแม่นยำและสม่ำเสมอ ซึ่งสำคัญมากสำหรับการเชื่อมที่มีคุณภาพ
ประหยัดก๊าซ: เมื่อไม่ใช้งาน โซลินอยด์วาล์วจะปิดการไหลของก๊าซโดยอัตโนมัติ ช่วยลดการสิ้นเปลืองก๊าซ
เพิ่มความปลอดภัย: ป้องกันการรั่วไหลของก๊าซเมื่อระบบไม่ได้ทำงาน
ติดตั้งง่าย: มักจะมีขนาดกะทัดรัดและออกแบบมาให้ติดตั้งเข้ากับระบบท่อก๊าซของตู้เชื่อมได้ง่าย


หากโซลินอยด์วาล์วฟีด (DF2-3-B ไฟ DC24V) ที่ใช้กับตู้เชื่อมอาร์กอนเสียหรือพัง อาการที่แสดงออกมาจะส่งผลกระทบโดยตรงต่อการไหลของก๊าซอาร์กอน และทำให้กระบวนการเชื่อมมีปัญหา นี่คืออาการที่พบบ่อยเมื่อโซลินอยด์วาล์วเสีย:
1. ก๊าซไม่ออกหรือไม่ไหลเลย (วาล์วไม่เปิด):
อาการ: เมื่อกดสวิตช์หัวเชื่อมหรือกดปุ่มเพื่อเริ่มการเชื่อม จะไม่มีเสียงก๊าซไหลออกมาเลย หรือมีเสียงแต่ไม่มีก๊าซออกมาที่หัวเชื่อม
สาเหตุที่เป็นไปได้:
คอยล์โซลินอยด์ขาด (เปิดวงจร) ทำให้ไม่สามารถสร้างสนามแม่เหล็กไปยกวาล์วได้
ไส้วาล์วติดค้างในตำแหน่งปิด
แรงดันไฟ DC24V ที่มาเลี้ยงคอยล์ไม่ถึงหรือขาดหายไป
สายไฟขาดหรือหลวม

2. ก๊าซไหลออกตลอดเวลา (วาล์วไม่ปิด):
อาการ: เมื่อเปิดตู้เชื่อมและเปิดวาล์วถังก๊าซ ก๊าซอาร์กอนจะไหลออกมาจากหัวเชื่อมตลอดเวลา โดยไม่ต้องกดสวิตช์ใดๆ
สาเหตุที่เป็นไปได้:
ไส้วาล์วติดค้างในตำแหน่งเปิด (อาจเกิดจากสิ่งสกปรก เศษผง หรือสนิมเข้าไปติด)
สปริงที่ทำหน้าที่ดันวาล์วกลับเข้าที่หักหรืออ่อนตัวลง
ซีลยางเสื่อมสภาพหรือฉีกขาด ทำให้ก๊าซรั่วผ่านได้แม้ในสถานะปิด

3. ก๊าซไหลออกเบามาก หรือไหลไม่สม่ำเสมอ:
อาการ: ก๊าซอาร์กอนไหลออกมาจากหัวเชื่อมในปริมาณที่น้อยกว่าปกติ ทำให้เกิดปัญหาในการอาร์กหรือแนวเชื่อมไม่สมบูรณ์
สาเหตุที่เป็นไปได้:
วาล์วเปิดไม่สุด (อาจมีสิ่งสกปรกติดขัดบางส่วน)
แรงดันไฟ DC24V ไม่สม่ำเสมอ หรือต่ำเกินไป ทำให้คอยล์ไม่มีแรงยกวาล์วได้เต็มที่

4. มีเสียงดังผิดปกติจากโซลินอยด์วาล์ว (เสียงคราง/เสียงกระพือ):
อาการ: เมื่อจ่ายไฟให้โซลินอยด์วาล์ว (เช่น กดสวิตช์หัวเชื่อม) อาจมีเสียงคราง เสียงหึ่งๆ หรือเสียงกระพือที่ผิดปกติเกิดขึ้น
สาเหตุที่เป็นไปได้:
แรงดันไฟไม่เสถียร หรือแรงดันต่ำ
มีสิ่งสกปรกติดขัดทำให้แกนวาล์วเคลื่อนที่ได้ไม่ราบรื่น
คอยล์โซลินอยด์เริ่มเสื่อมสภาพ หรือมีปัญหาในการทำงาน

5. ไม่มีการตอบสนองใดๆ (ไม่เปิด/ไม่ปิด):
อาการ: เมื่อสั่งงานแล้ว โซลินอยด์วาล์วเงียบสนิท ไม่มีเสียงหรือการเคลื่อนไหวใดๆ
สาเหตุที่เป็นไปได้:
คอยล์ขาดโดยสมบูรณ์
ฟิวส์ที่ควบคุมวงจรโซลินอยด์ขาด
ไม่มีไฟ DC24V มาเลี้ยงที่ขั้วโซลินอยด์วาล์วเลย
ขั้วต่อสายไฟหลุดหรือเป็นสนิม

วิธีตรวจสอบเบื้องต้น:
ฟังเสียง: ลองฟังเสียง "คลิก" เมื่อมีการจ่ายไฟ (กดสวิตช์หัวเชื่อม) หากมีเสียงแสดงว่าคอยล์อาจยังทำงาน แต่ไส้วาล์วอาจติด
วัดแรงดันไฟ: ใช้มัลติมิเตอร์วัดแรงดันไฟ DC24V ที่ขั้วของโซลินอยด์วาล์วเมื่อมีการสั่งงาน
วัดความต้านทานคอยล์: หากมีมัลติมิเตอร์ สามารถวัดความต้านทานของคอยล์โซลินอยด์ได้ (ต้องถอดสายไฟออกก่อน) หากความต้านทานเป็นอนันต์ (OL) แสดงว่าคอยล์ขาด


1 กล่อง บรรจุ 1 ตัว พร้อมอุปกร์ต่อ
