บอร์ดวงจรควบคุมพลังงานแสงอาทิตย์อัตโนมัติ แผงเซลล์แสงอาทิตย์  รุ่นอัพเกรด/ไม่ต้องเชือม 3-45V/10A

บอร์ดวงจรควบคุมพลังงานแสงอาทิตย์อัตโนมัติ แผงเซลล์แสงอาทิตย์
รุ่นอัพเกรด/ไม่ต้องเชือม 3-45V/10A
3.2V 3.7V 11.1V 12V 24V ตัวควบคุมพลังงานแสงอาทิตย์สากลพลังงานแสงอาทิตย์ซึ่งสามารถปิดไฟโดย อัตโนมัติเมื่อชาร์จและเปิดเมื่อไม่ได้ชาร์จเหมาะสำหรับเครื่องชาร์จพลังงานแสงอาทิตย์ขนาดเล็ก
ผลิตภัณฑ์ไฟ LED อัตโนมัติแบบไฟฟ้า

คำเตือนอันอบอุ่น:
แรงดันไฟฟ้าของแบตเตอรี่จะต้องตรงกับแรงดันและพลังงานของแผงโซลาร์เซลล์
แรงดันไฟฟ้าและกำลังงานของ LED ที่เชื่อมต่อกับขั้วเอาต์พุตจะต้องสอดคล้องกับแรงดันไฟของแบตเตอรี่

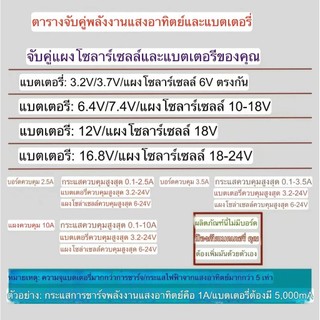

จับคู่พลังงานแสงอาทิตย์และแบตเตอรี่
จับคู่ตามแผงโซลาร์เซลล์และแบตเตอรี่ของคุณเอง

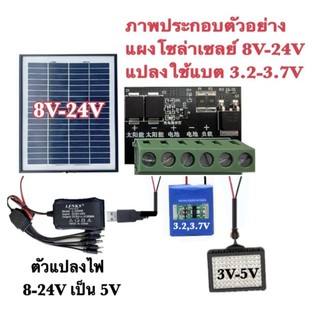

แบตเตอรี่: 3.2V/3.7V+LED3-5V+แผงโซลาร์เซลล์ 6V
        ที่ตรงกัน

แบตเตอรี่: 6.4V/7.4V+LED5-9V+แผงโซลาร์เซลล์ 10-18V
        ที่ตรงกัน

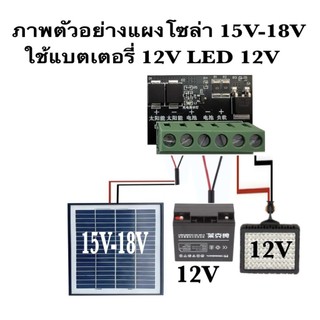

แบตเตอรี่: 12V + LED10-15V+แผงโซลาร์เซลล์ 15-18V
        ที่ตรงกัน

แบตเตอรี่: 16.8V-24V+LED16-26V+แผงโซลาร์เซลล์
        18-24V ที่ตรงกัน

คุณสมบัติ: ชาร์จระหว่างวัน เปิดไฟอัตโนมัติในเวลากลางคืน และปิดไฟอัตโนมัติเมื่อรุ่งสาง

ลองเทสตอนติดตั้ง
1 ต่อตรงไฟกับแบต ไม่ผ่านบอร์ด ดูว่าไฟติดไหม.
2 ถ้าลองต่อตรงแล้ว ไฟติด ให้ต่อเข้าบอร์ด พร้อมต่อแผงโซล่า
  ต่อแล้วไฟสีแดงที่บอร์ดขึ้นไหม
3 เมื่อต่อแล้วไฟสีแดงที่บอร์ดขึ้นไฟแดง ลองปิดแผงโซ
  ล่าเซลย์ เมื่อปิดแล้ว ไฟled เปิด และเมื่อเปิดแผงโซล่าเซลย์
  ไฟ led ปิด ถือว่าอุปกรณ์ทุกชิ้นสมบูรณ์
กรณีเทสแล้วไฟไม่ติด
1 ถ้าต่อตรงแล้ว แบตกับLED ไฟไม่ติด อาจเป็นเพราะโวลย์ไฟ
  LED กับแบตไม่ตรงกัน หรือ แบตเสื่อมเสียไม่มีไฟ
2.ถ้าต่อครบทุกอย่างแล้ว ไฟที่บอร์ดไม่ขึ้นสีแดง อาจเป็นที่ต่อ
  เชื่อมสายแผงโซล่า ผิดขั้ว หรือ แผงโซล่าเสีย
3.ต่อครบแล้วไฟไม่ติดหรือไฟไม่ดับ ต้นเหตุแผงโซล่าเสีย
-การทำงานของบอร์ด ถ้ามีไฟจากแผงโซล่าเข้าบอร์ดเกิน
1V ระบบจะสั่งให้ตัดไฟเพื่อทำการชาร์จไฟเข้าแบต
-และถ้าแผงโซล่ามีไฟเข้าบอร์ดต่ำกว่า 1V ระบบจะสั่งให้
ไฟ led เปิด และดึงไฟจากแบตมาใช้กับไฟ led

แรงดันไฟฟ้าของแบตเตอรี่คือแรงดันเอาต์พุต วงจร ควบคุมเอาต์พุตโดยการตรวจจับการเปลี่ยนแปลงของแรงดันไฟฟ้าที่สร้างโดยแผงโซลาร์เซลล์โดยไม่จำเป็นต้องมีความไวแสง

ส่วนประกอบที่เหมาะสำหรับแบตเตอรี่หลากหลายชนิด

แรงดันไฟฟ้า 3V-24V สากล 160A รุ่นปรับปรุงกระแสสูง
