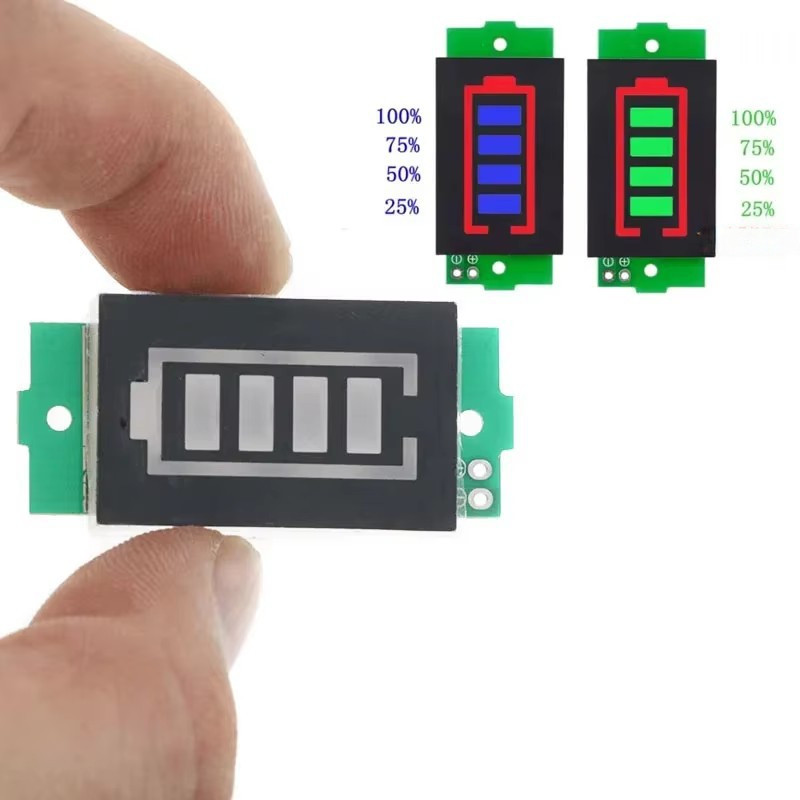

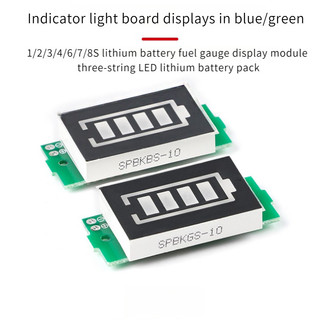

1/2/3/4/6/7/8ส แบตเตอรี่ลิเธียมพลังงานเมตรโมดูลจอแสดงผลสามสาย นํา แบตเตอรี่ลิเธียมแพ็คตัวบ่งชี้คณะกรรมการ(1ชิ้น)

1. แรงดันใช้งาน: 3-34V, กระแสไฟฟ้าทำงาน: 5mA
2. อุณหภูมิในการทำงาน: -20~50℃
ข้อผิดพลาดแรงดันไฟฟ้า 2% (โปรดอย่าซื้อหากต้องการความแม่นยำสูงกว่า)
คำเตือนที่อบอุ่น: รุ่นนี้ไม่กันน้ำ หากใช้กลางแจ้งโปรดตรวจสอบให้แน่ใจว่ามีการกันน้ำเนื่องจากต้องใช้ชิ้นส่วนอิเล็กทรอนิกส์ในสภาพแวดล้อมที่แห้ง
บอร์ดแสดงพลังงานสามารถใช้สำหรับแบตเตอรี่ลิเธียมแบตเตอรี่ตะกั่วกรดและแบตเตอรี่นิกเกิล - โลหะไฮดรายตราบใดที่แรงดันไฟฟ้าที่ต้องการอยู่ในช่วงของตารางพารามิเตอร์
คำแนะนำในการใช้งาน: เชื่อมต่อขั้วบวกและขั้วลบของบอร์ดแสดงผลกับขั้วบวกและขั้วลบของแบตเตอรี่ที่ผ่านการทดสอบแล้วและท่อดิจิตอลจะแสดงระดับแบตเตอรี่แบบเรียลไทม์
1. การแสดงพลังงานประเภทแบตเตอรี่เลือกแผ่นบัดกรีที่สอดคล้องกันสำหรับการบัดกรีและคุณสามารถตรวจจับแรงดันไฟฟ้าของก้อนแบตเตอรี่ที่สอดคล้องกับ 1S-8S สะดวกมาก
2. วิธีการใช้งาน: เชื่อมต่อพอร์ตบวกและลบของบอร์ดแสดงผลด้วยพอร์ตบวกและลบของแบตเตอรี่ภายใต้การทดสอบและจอแสดงผลดิจิทัลจะแสดงพลังงานแบตเตอรี่แบบเรียลไทม์ โปรดทราบว่าหากคุณกำลังเชื่อมต่อแบตเตอรี่ลิเธียมที่เชื่อมต่อกับซีรีส์หลายก้อนคุณต้องบัดกรีลงบนแผ่นอิเล็กโทรดที่เกี่ยวข้อง ตัวอย่างเช่นหากคุณกำลังทดสอบแบตเตอรี่ 2S (แบตเตอรี่ลิเธียม 3.7V สองก้อนที่เชื่อมต่อในซีรีส์) คุณต้องลัดวงจรบัดกรีแผ่น S2 บนบอร์ด
3. ให้ความสนใจกับการเลือกจำนวนสายแบตเตอรี่ที่สอดคล้องกันและใช้ภายในช่วงแรงดันไฟฟ้าที่สอดคล้องกัน แรงดันไฟฟ้าสูงสุดไม่ควรเกิน 4.3 * N (ตัวอย่างเช่นหากคุณเลือกที่จะบัดกรีบนแผ่น S3 แรงดันไฟฟ้าสูงสุดที่ตรวจพบโดยโมดูลไม่ควรเกิน 4.3 * 3 = 12.9V)
แรงดันแบตเตอรี่ที่มากกว่า NX3.3V หนึ่งบาร์แสดงว่าพลังงานแบตเตอรี่ที่เหลืออยู่ (หมายเหตุ: N แสดงจำนวนเซลล์แบตเตอรี่)

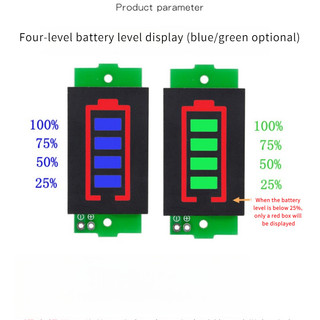

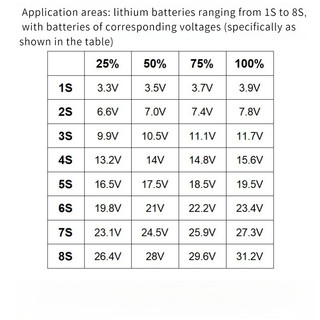

แสดงพารามิเตอร์ปริมาณแบตเตอรี่: (หมายเหตุ: N แสดงถึงปริมาณแบตเตอรี่)
1. เมื่อแรงดันแบตเตอรี่เกิน N * 3.3V ไฟแสดงสถานะแบตเตอรี่หนึ่งดวงจะสว่างขึ้น
2. เมื่อแรงดันแบตเตอรี่เกิน N * 3.5V ไฟแสดงสถานะสองดวงจะสว่างขึ้น
3. เมื่อแรงดันแบตเตอรี่เกิน N * 3.7V ระดับพลังงานสามระดับจะสว่างขึ้น
4. เมื่อแรงดันแบตเตอรี่เกิน N * 3.9V จะส่องสว่างสถานะการชาร์จ 4 เครื่อง
5. เมื่อแรงดันแบตเตอรี่น้อยกว่า N * 3.3V หน้าจอแสดงผล 4 หน้าจะปิด
