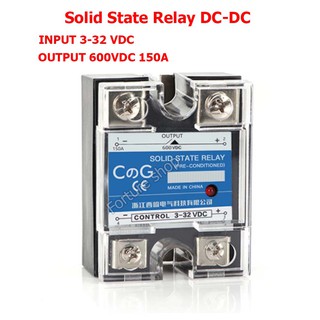

High Volt Solid State Relay Module SSR DC 3-32V DD DC-DC 600VDC 150A โซลิดสเตท รีเลย์ สำหรับงาน EV Solar Cell โซล่าเซลล์

***สินค้านี้เหมาะสำหรับช่างอืเล็คทรอนิกส์ หรือ วิศวกร หรือผู้มีความรู้เชี่ยวชาญด้านไฟฟ้า อิเล็กทรอนิกส์ เท่านั้น***
* ไม่เหมาะสำหรับผู้เริ่มต้น หรือทำตามํคลิป *
ให้ถ่ายวิดีโอทันที เมื่อเปิดกล่องพัสดุจนถึงตรวจเช็คสินค้าให้เสร็จ โดยให้ตรวจเช็คสินค้า ตามขั้นตอนข้างล่าง

* OUTPUT ภายในเป็น Power Transistor ห้ามต่อ output สลับขั้ว หรือต่อสลับทิศทางการไหลของกระแสไฟฟ้า
และให้ต่อโหลดอนุกรมกับขา OUTPUT เท่านั้น
ถ้าไม่มั่นใจให้สอบถามร้าน หรือ ช่างอิเล็กทรอนิกส์
*ร้านไม่รับคืนสินค้า ในกรณีชำรุดเนื่องจาก OUTPUT ลัดวงจร ตามวิธีการตรวจเช็คด้านล่าง

โซลิดสเตท รีเลย์ Solid State Relay Module DC-DC
Input control 3-32 VDC
Output Voltage 5-600VDC
Output Type : Power Transistor
Output Current (Resistive load) : 105A (70% of 150A)
Output Current (Inductive load) : 30A (20% of 150A)
Output Current (Capacitive load) : 15A (10% of 150A)
Output Current (Mix Load or Home Load) :15A (10% of 150A)
เหมาะสำหรับงาน EV , Solar Cell , High Voltage control
การทนอุณหภูมิสูงสุด 75 °C

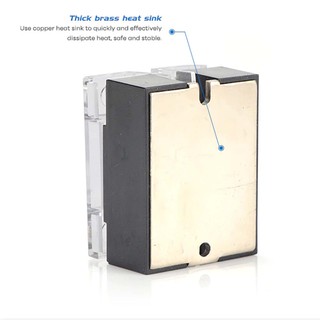

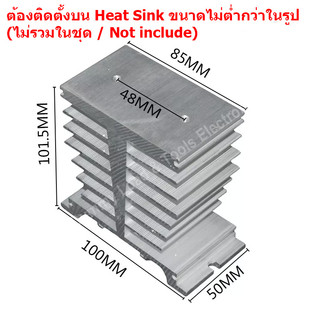

ระหว่างการทำงาน SSR จะมีอุณหภูมิสูงมาก จำเป็นต้องติดตั้งบน HEAT SINK ขนาดใหญ่ไม่ต่ำกว่าในรูป (ไม่รวมในชุด) และอาจต้องมีพัดลมระบายความร้อน ตามความเหมาะสม (ไม่รวมในชุด)

Connect load at positive output side / ให้ต่อโหลดแบบอนุกรมเข้าทาง output ขา + (ตาม Diagram ในรูป) โดยขาบวกของโหลดต่อเข้ากับแหล่งจ่ายไฟ ขาลบของโหลดต่อเข้ากับ output ขั้วบวกของ SSR และ output ขั้วลบของ SSR ต่อเข้ากับขั้วลบของแหล่างจ่ายไฟ
***ห้ามต่อไฟสลับขั้ว เพราะจะทำให้ SSR เสียหายได้ทันที***

ให้ถ่ายวิดีโอทันที เมื่อเปิดกล่องพัสดุจนถึงตรวจเช็คสินค้าให้เสร็จ โดยให้ตรวจเช็คสินค้า ตามขั้นตอนข้างล่างนี้

การตรวจเช็คในเบื้องต้นว่า SSR ชำรุดหรือไม่ ให้ทำดังนี้
1) ใช้มัลติมิเตอร์ตั้งวัดความต้านทาน Rang สูงสุด เช่น Rx10M ขึ้นไป วัดความต้านทานที่ขั้ว OUTPUT ของ SSR 2 ครั้ง ดังนี้
1.1) นำสายวัดบวกต่อเข้าไปขั้วบวก OUTPUT ของ SSR และสายวัดลบต่อเข้ากับขั้วลบ OUTPUT ของ SSR จะวัดได้ค่าความต้านทานสูงประมาณ 1MOhm-100MOhm
1.2) จากนั้นให้สลับสายมิเตอร์ วัดความต่านทานต้องได้ต่ำกว่า 1MOhm หากวัดได้เท่ากันทั้งสองครั้งแสดงว่า SSR ชำรุด

2) ใช้ไฟ DC 3-30V ต่อเข้าทาง Input control ของ SSR และวัดความต้านทานเหมือนข้อ 1 (ตั้ง Rx10M ขึ้นไป) จะต้องวัดความต้านทานได้ต่ำกว่า 1 MOhm หากได้สูงกว่านี้ แสดงว่า SSR ชำรุด

การรับประกันสินค้า
รับประกันตามนโยบายของ shopee โดย
-ต้องมีวิดีโอตั้งแต่แกะกล่องพัสดุ ถ่ายต่อเนื่องจนถึงทดลองสินค้า อย่างชัดเจน
-ต้องมีวิด๊โอแสดงปัญหาที่พบอย่างละเอียดและชัดเจน
-ต้องใช้งานถูกต้อง ตามคู่มือ
-Void สติกเกอร์ต้องสมบูรณ์ ไม่ฉีกขาด
